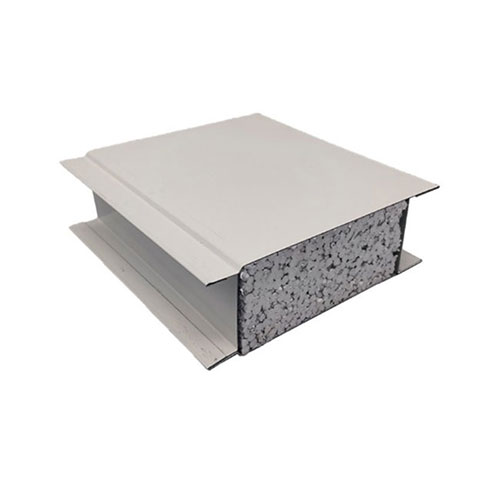

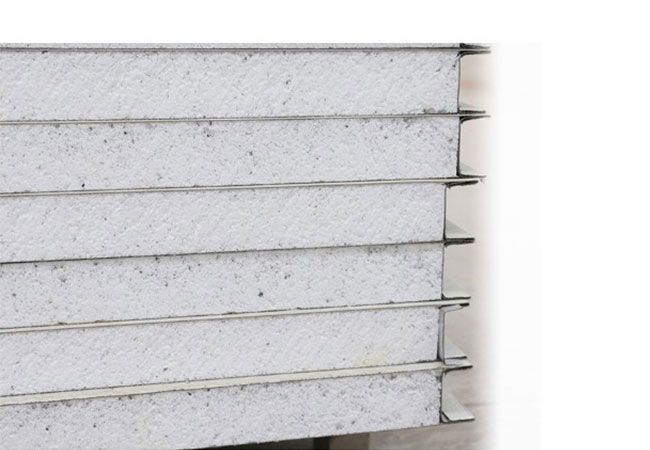

Aseptický dělicí panel

Jako výrobce stavebních materiálů nabízí Jason Building Materials aseptické příčkové panely navržené tak, aby zabránily křížové kontaminaci. Tyto panely se vyznačují stejnoměrnou tloušťkou, robustní strukturou a vodotěsnými, snadno čistitelnými povrchy, které si zachovávají dlouhodobou sterilitu; navíc se mohou pochlubit lehkým designem, který umožňuje pohodlnou instalaci, demontáž a flexibilní rekonfiguraci.

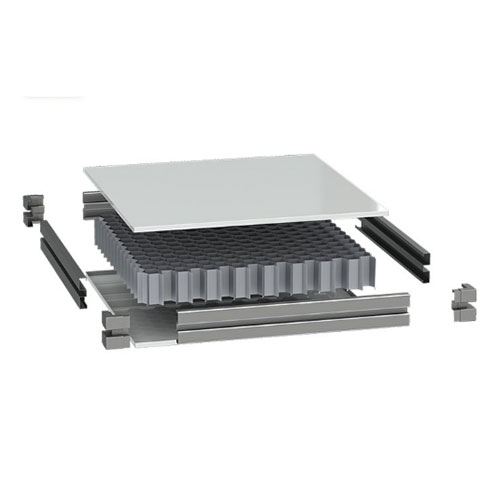

Co je aseptický dělicí panel

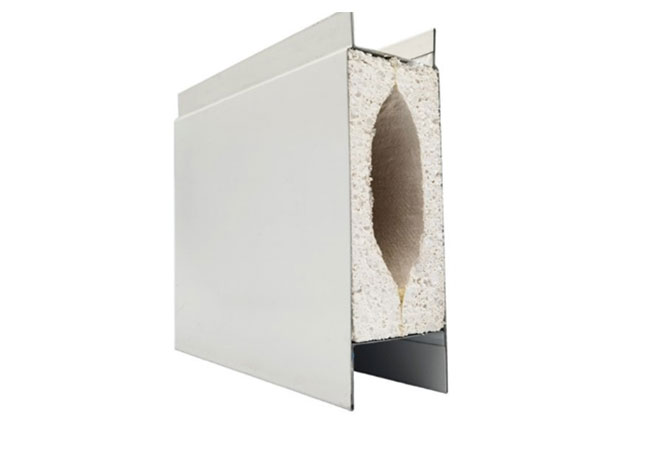

Aseptický přepážkový panel je čisticí panel s čistým zónováním jako hlavním designovým zaměřením, který řeší problémy mezizónové cirkulace vzduchu a difúze kontaminace. Klíčový rozdíl od běžných příčkových panelů spočívá ve čtyřhranné stupňovité těsnící struktuře, tvořící dvojitou těsnící bariéru mezi každým instalovaným panelem.

Kromě toho jsou na spojích mezi přepážkovými panely a stropy a podlahami konfigurována speciální těsnění, která zajišťují vzduchotěsnost každého nezávislého prostoru a zabraňují proudění vzduchu mezi oblastmi s různou úrovní čistoty.

Klíčové body návrhu příčky aseptického zónování

Tři klíčové uzly, na které je třeba se zaměřit při návrhu příček s aseptickými přepážkovými panely:

Zónování gradientu tlaku vzduchu— Pozitivní tlakový rozdíl5 – 15 Paby měly být udržovány mezi oblastmi s různou úrovní čistoty. Celková vzduchotěsnost příčkových panelů přímo ovlivňuje stabilitu tlakového rozdílu.

Izolace přenosu materiálu— Pro průchody dílenského materiálu se doporučují nárazníkové místnosti nebo průchozí okna. Otvory v přepážkových panelech by měly být utěsněny, aby se zabránilo výměně proudění vzduchu napříč zónami.

Kontrola přístupu personálu— Vzduchové sprchy nebo šatny jsou instalovány mezi různými zónami. Dělicí panely kolem dveřních otvorů potřebují vyztužení, s kovovými dveřními rámy nainstalovanými pro zvýšení konstrukční pevnosti.

Doporučuje se nakreslit schéma organizace proudění vzduchu během fáze návrhu zón, vyjasnit směr tlakového rozdílu a požadavky na rychlost výměny vzduchu pro každou oblast, poté pokračovat s rozložením a výběrem přepážkového panelu. Tým Jiesen může poskytnout podporu při návrhu detailních výkresů.

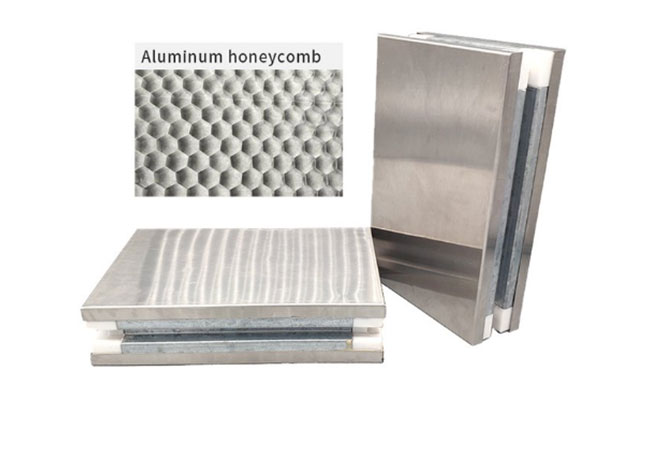

Technické specifikace Klíčové body

Tloušťka panelu:50 mm (standardní) / 75 mm / 100 mm

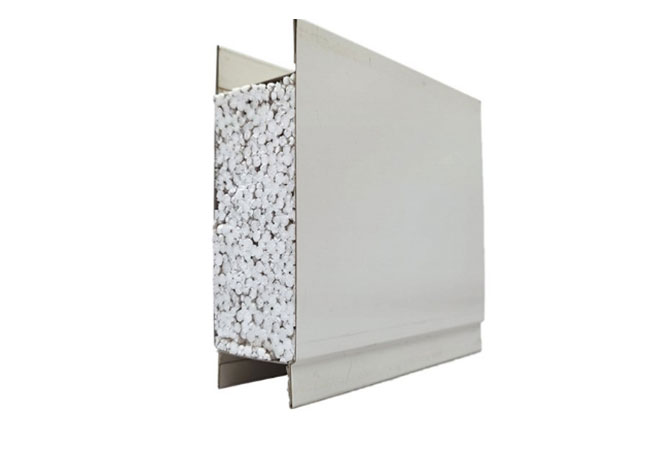

Hustota materiálu jádra:Kamenná vlna ≥ 120 kg/m³ / PU přibližně 40 – 45 kg/m³

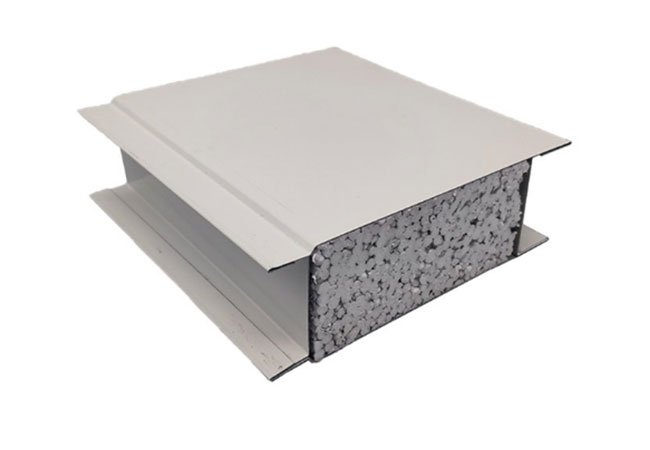

Způsob těsnění:Pero a drážka + těsnící pásky EPDM / Kýl z hliníkové slitiny + duté těsnění

Zkouška vzduchotěsnosti:Míra úniku vzduchu ≤2 %tlakový rozdíl pod 50 Pa

Zvuková izolace:RW ≥ 30 dB (50 mm silný PU) / RW ≥ 35 dB (75 mm silná minerální vlna)

Odolnost proti nárazu:Pytel s pískem o hmotnosti 10 kg spadl z výšky 1 m, nedošlo k pronikavému poškození panelu

Aplikační odvětví a scénáře

Plnicí dílny farmaceutických podniků— Fyzická izolace mezi různými druhy drog, aby se zabránilo křížové kontaminaci

Workshopy na výrobu potravinářských přídatných látek— Oddělení kyselých a zásaditých výrobních oblastí

Workshopy na plnění PE sáčků— Vyčistěte izolaci mezi plnicím prostorem a vnějším prostorem pro skladování obalového materiálu

Semináře o emulgaci kosmetiky— Řízení zón mezi oblastí emulgační nádrže a oblastí odpočinku

Testovací laboratoře třetích stran— Pevné přepážky mezi mikrobiologickými místnostmi a fyzikálními a chemickými místnostmi

Srovnání se skleněnými příčkami

Skleněné příčky nabízejí dobrou propustnost světla, ale nemohou dosáhnout úplného utěsnění (tmel je vyžadován v mezerách mezi sklem a kýlem, s dlouhodobým rizikem stárnutí a uvolňování tmelu). Jsou také těžší (cca 10 mm tvrzené sklo).25 kg/m²).

Přestože jsou aseptické přepážkové panely neprůhledné, lze na stěnu přiměřeně instalovat pozorovací okénka (dvouvrstvá utěsněná skleněná pozorovací okénka, vel.300 mm × 400 mm, se stejnou tloušťkou jako stěna), splňující vizuální požadavky při zachování celistvosti těsnění.

Cena dělicích panelů je přibližně40 % – 50 %skleněných příček s lepší tepelnou a zvukovou izolací než sklo.

Pokyny pro přizpůsobení

Přepážkové panely lze přizpůsobit podle následujících parametrů:

Panelové otvory— Rezervní pozice pro pozorovací okénka, průchozí okénka, větrací otvory, předem vyříznuté ve výrobě, přímo nainstalované na místě.

Panely speciálního tvaru— Pro nepravoúhlé rohy nebo polygonální dílny poskytněte CAD výkresy, zakázkovou výrobu podle skutečných úhlů.

Obkladové panely sloupů— Pro balení továrních sloupů ocelové konstrukce, zakázkovou výrobu ve tvaru U nebo L, jednorázové tovární tvarování snižuje spojování na místě.

Případ aplikace

Dílna na přípravu pevných látek ve farmaceutickém podniku v provincii Ťiang-su vyžadovala úplnou fyzickou izolaci mezi dvěma sousedními výrobními linkami – výrobní linkou A vyrábějící cefalosporinové léky a výrobní linkou B vyrábějící běžné perorální přípravky.

Mezi těmito dvěma oblastmi nebylo povoleno žádné křížové proudění vzduchu nebo křížová kontaminace personálu.Aseptické příčky z minerální vlny o tloušťce 75 mmbyly vybrány s tím, že příčka sahá od stropu k nosné podlahové desce bez mezer. Všechny průchozí otvory potrubí byly utěsněny.

Výsledky testu rozdílu tlaků po dokončení:12Papozitivní tlakový rozdíl byl udržován mezi sousedními zónami, přičemž nebyla zjištěna žádná difúze částic přes zóny.

Referenční informace o konfiguraci oddílu na různé úrovni zón

FAQ

Q1: Jaký je rozdíl mezi aseptickým přepážkovým panelem a běžným přepážkovým panelem?

A1: Klíčový rozdíl spočívá ve čtyřhranné stupňovité těsnicí struktuře, která tvoří dvojitou těsnící bariéru mezi každým nainstalovaným panelem. Běžné příčkové panely obvykle používají jednoduché přeplátované spoje bez těsnící úpravy, které nemohou zajistit vzduchotěsnost mezi různými zónami čistoty.

Q2: Jak zajistit stabilitu tlakového rozdílu mezi různými zónami čistoty?

Odpověď 2: Kromě použití utěsněných přepážkových panelů vyžaduje stabilita tlakového rozdílu celkové utěsnění prostoru – včetně stropu, podlahy, otvorů potrubí a mezer ve dveřích. Po instalaci se doporučuje provést komplexní test vzduchotěsnosti, aby se ověřila těsnost systému.
