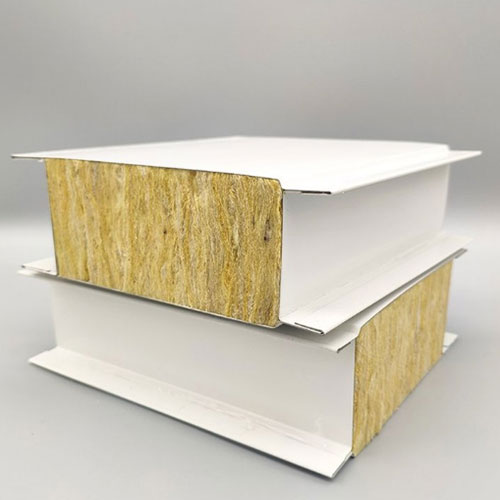

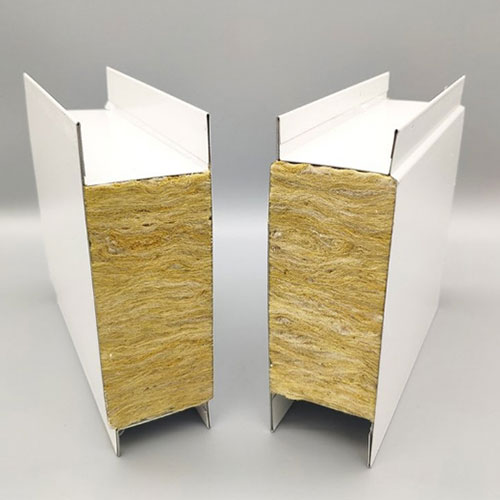

Vyčistěte stropní panel

Jason Building Materials je specializovaný výrobce stavebních materiálů. Vyrábíme čisté stropní panely s bezprašnou, hustou strukturou a třídou požární odolnosti; panely nabízejí hladký, snadno čistitelný povrch a jsou kompatibilní s protokoly vysokofrekvenční dezinfekce a údržby.

Zajišťují bezproblémové, vzduchotěsné spoje a jednotný vzhled a zároveň umožňují rychlou a bezpečnou instalaci, díky čemuž jsou ideální pro modernizace stropů a renovace v nových i stávajících čistých prostorách.

Co je čistý stropní panel?

Čistý stropní panel je čisticí panel speciálně používaný pro horní uzavření čistých dílen. Liší se od nástěnných panelů — stropní panely musí nést vlastní váhu i zatížení svítidel a vývodů vzduchu, mají tedy vyšší požadavky na tuhost v ohybu a závěsné systémy.

Stropní panely přitom přímo směřují k vertikálnímu proudění vzduchu v dílně. Jakékoli povrchové vady nebo spáry způsobí, že částice padnou přímo do výrobní oblasti. Proto mají panely přísnější požadavky na rovinnost povrchu a přesnost spojování než stěnové panely.

Příslušenství stropního systému a nosnost

Čistá instalace stropního panelu vyžaduje speciální závěsný systém, včetně kýlů ve tvaru T, závěsných tyčí, věšáků a vyhrazených přístupových otvorů.

Ve standardní konfiguraci by nosnost jednobodového závěsu měla být ≥0,5 kN, vhodné pro instalaci běžných svítidel, kouřových hlásičů a sprinklerových hlavic.

U přídavných ventilátorových filtračních jednotek FFU je ve fázi návrhu stropu vyžadováno zesílení nosnosti kýlu odpovídající oblasti.

Vždy se doporučují přístupové otvory30-50m², pomocí utěsněných přístupových dveří k udržení celkové vzduchotěsnosti stropu.

Výška instalace stropu je obecně2,4 – 2,8mod podlahy a tvoří spolu se stěnovými panely kompletní uzavřený kryt.

Doporučuje se dokončit návrh integrovaného rozvržení potrubí před konstrukcí stropu, aby se předešlo pozdějšímu řezání a otvorům, které by mohly poškodit integritu těsnění panelu.

Vhodná místa

Seminář pro umístění SMT továrny na elektroniku— Strop

Workshop na přípravu pevných látek ve farmaceutické továrně— Horní kryt

Workshop vnitřního balení potravinářské továrny— Strop

Biologická laboratoř— Vrchní dekorace

Nemocniční oddělení JIP a operační sál— Strop

Srovnání se stropem z minerální vlny

Strop z minerální vlny:Nízká cena a dobrá pohltivost zvuku, ale povrch je náchylný k práškování, není odolný proti otírání a deformuje se, když je vlhký. V dílnách s vysokými požadavky na čistotu může práškování ze stropů z minerální vlny přímo vést ke zvýšenému výskytu vad výrobků. Náklady na čisté stropní panely jsou přibližně2–3krátsystémy minerální vlny, ale udržují si dlouhodobé bezprašné účinky bez rizika rozprášení.

Kalciumsilikátový strop:Dobrá požární odolnost a lepší odolnost proti vlhkosti než minerální vlna, ale spáry musí být vyplněny a při nesprávné manipulaci jsou náchylné k praskání. Používají instalaci nacvaknutím, přičemž každý panel je samostatně upevněn. Oprava a výměna nemá vliv na sousední panely.

Balení a doprava

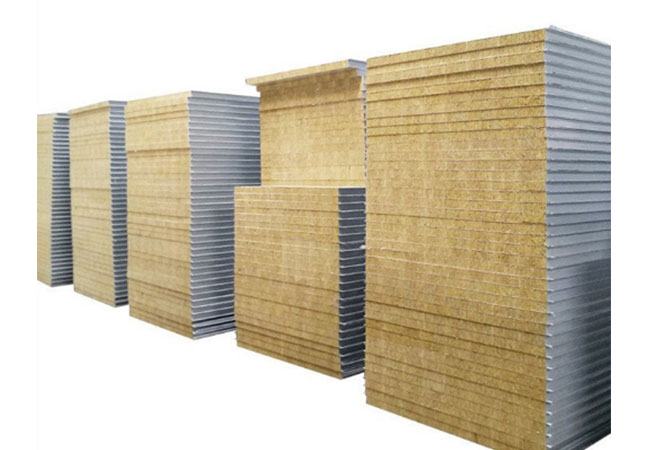

Vzhledem k relativně dlouhé délce čistých stropních panelů (typicky přes šířku dílny) se pro balení používají postranní regály. Panely jsou umístěny svisle, aby nedocházelo k ohybové deformaci z plochého skladování. Mezi každou vrstvou regálových panelů jsou umístěny silné pěnové distanční vložky. Povrchová ochranná fólie je aplikována ve výrobním závodě a doporučuje se ji po dokončení instalace odstranit.

Přepravními vozidly musí být valníky o délce ne menší než12 metrůs opatřeními proti dešti. Po příjezdu na místo se doporučuje vyložit a uložit v suchém vnitřním prostoru ve stejný den, vyhnout se venkovnímu umístění vystavenému dešti a vlhkosti.

Vlastní servisní pokyny

Rozsah přizpůsobení pro čisté stropní panely:

Délka:Zakázková výroba dle rozsahu dílny (max7,2 m, za nímž je vyžadováno segmentované spojování)

Šířka:K dispozici jsou dvě standardní specifikace:950 mma1150 mm

Závěsný systém:Kompatibilní s kýly ve tvaru T nebo ocelovými kýly ve tvaru C

Pro integraci instalačních otvorů filtrační jednotky FFU do stropu, model FFU a rozměry otvoru (standard575 mm × 575 mmnebo1175 mm × 575 mmčtvercové otvory) musí být zajištěny ve fázi návrhu. Továrna může předem vyřezat otvory.

Komplexní srovnání tří stropních řešení

FAQ

Q1: Jaký je rozdíl mezi čistým stropním panelem a čistým stěnovým panelem?

A1: Čisté stropní panely mají vyšší požadavky na tuhost v ohybu a nosnost pro podporu svítidel a zatížení výstupu vzduchu. Mají také přísnější požadavky na rovinnost povrchu a přesnost spojování. Stěnové panely se primárně zaměřují na vertikální nosnost a těsnění.

Q2: Jak zacházet s otvory pro svítidla na stropě?

A2: Otvory by měly být předem navrženy a předem vyříznuty ve fázi návrhu. Je třeba se vyhnout řezání na místě, aby se zabránilo poškození celistvosti těsnění panelu. Po instalaci je nutná těsnící úprava kolem otvorů, aby byla zachována vzduchotěsnost.

Q3: Je čistý stropní panel vhodný do vlhkého prostředí?

A3: Ano. Panel má extrémně nízkou nasákavost a vynikající vlastnosti proti kondenzaci a plísním, vhodný pro čisté prostory s konstantní teplotou a vysokou vlhkostí. Ve vlhkém prostředí se nedeformuje, nezbarví ani se na něm nevytvářejí plísňové skvrny.
