Vnější kompozitní integrovaná deska

Co je vnější kompozitní integrovaná deska

Vnější kompozitní integrovaná deska je vícevrstvý konstrukční vnější stěnový panel. Oproti běžným tepelně izolačním dekoračním deskám má navíc výztužnou vrstvu a vodotěsnou vrstvu.

Obvykle se skládá ze čtyř vrstev: vnější vrstva je dekorativní panel (poskytující fasádní efekt a ochranu proti povětrnostním vlivům); druhá vrstva je výztužná vrstva (deska z anorganické pryskyřice nebo deska vyztužená skelnými vlákny, zodpovědná za odolnost proti nárazu a rozptyl tepelného napětí); třetí vrstva je izolační vrstva (EPS/XPS/kamenná vlna, zodpovědná za energeticky úspornou izolaci); spodní vrstva je podkladová vrstva (vyrovnává napětí, odolná proti vlhkosti).

Vícevrstvá struktura poskytuje lepší rozměrovou stabilitu při změnách teploty.

Přidělení funkcí vícevrstvé složené struktury

Vícevrstvá struktura vnější kompozitní integrované desky odpovídá různým funkcím:

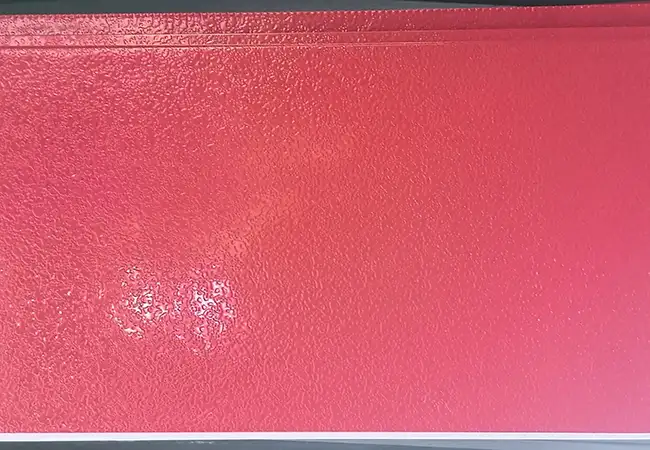

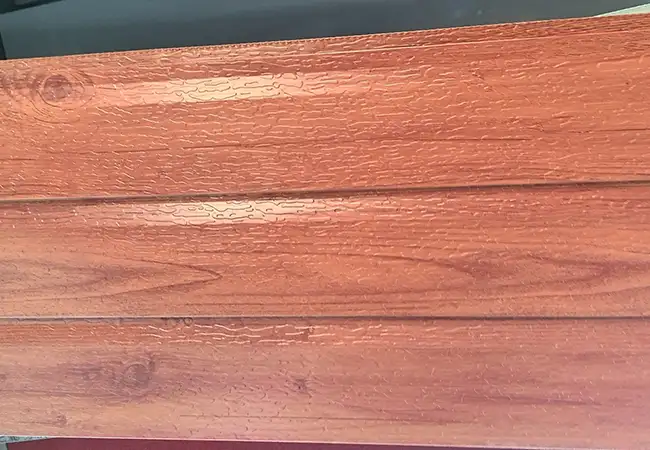

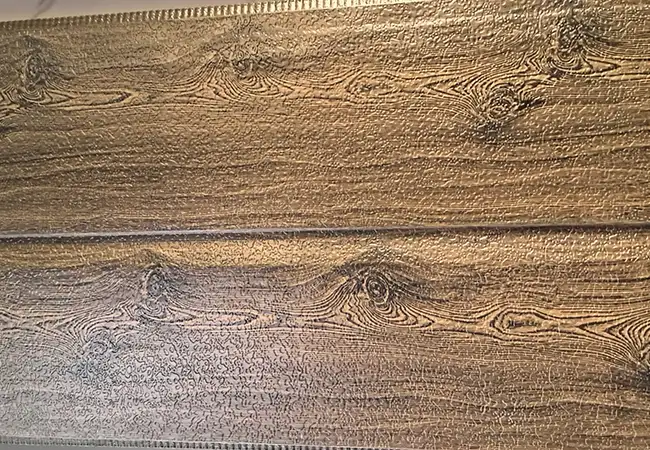

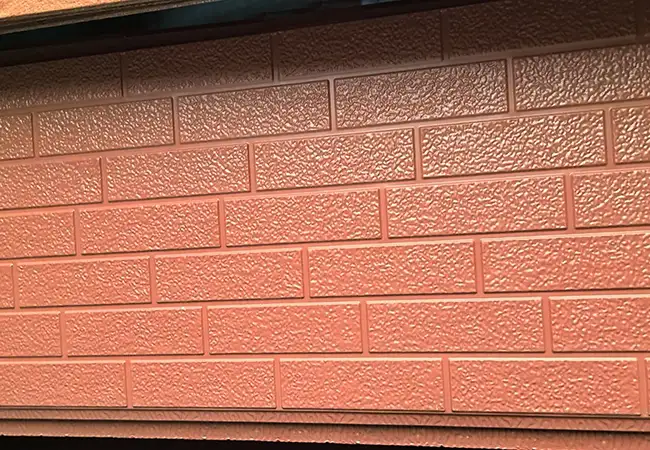

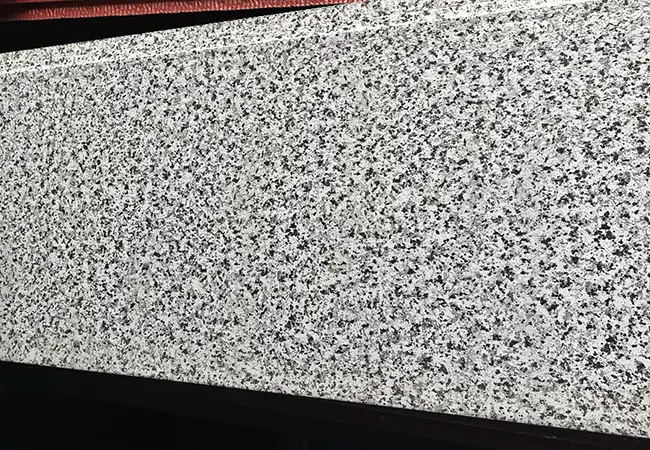

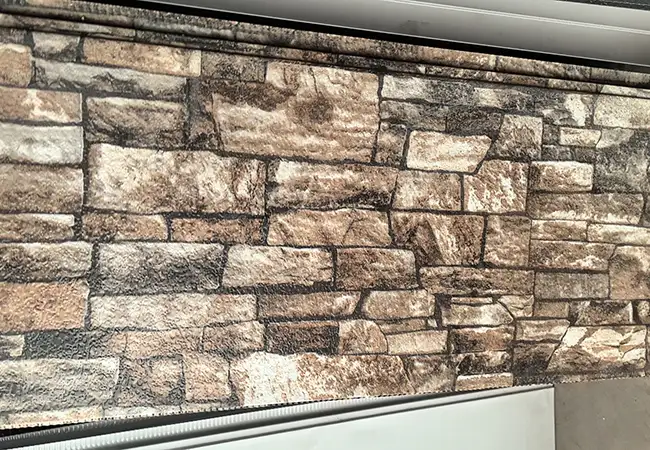

Dekorativní vrstva(Vnější vrstva 0,5 – 1,5 mm): Zodpovídá za vzhled budovy. Odolnost vůči povětrnostním vlivům, anti-ultrafialové a samočisticí funkce jsou realizovány pomocí fluorokarbonového nebo polyuretanového povlaku, který vyžaduje 3000h zrychlený test stárnutí.

Výztužná vrstva(Střední vrstva 2 – 5 mm): Vyrobeno z desky z anorganické pryskyřice nebo desky vyztužené vlákny, zlepšující celkovou rázovou houževnatost a tuhost v ohybu.

Izolační vrstva(Vnitřní vrstva 20 – 100 mm): Zvolený EPS, XPS nebo minerální vlna, spotřeba energie budovy řízena tepelnou vodivostí, požární odolnost musí splňovat normu GB 8624.

Podkladová vrstva(Spodní deska 0,3 – 0,5 mm): Vyrovnává napětí panelu, zabraňuje deformaci a deformaci po instalaci a poskytuje izolaci proti vlhkosti.

Každá vrstva je složena s polyuretanovým lepidlem za vysoké teploty a vysokého tlaku. Pevnost odlupování mezivrstvy by měla být≥ 0,1 MPa, zajišťující žádnou delaminaci při dlouhodobém venkovním použití.

Rozdíly technických parametrů

Síla odlupování mezivrstvy:≥ 0,08 MPa (GB/T 2790-1995)

Přilnavost povrchového nátěru:Průřezový test stupeň 1 (GB/T 9286-1998)

Síla nárazu:≥ 10 kJ/m² (žádné praskliny na povrchu desky po nárazu 10 kg pytle s pískem)

Tepelná odolnost:0,5 – 2,5 (m²·K)/W (v závislosti na tloušťce jádra)

Rozměrová stabilita:Rychlost změny délky ≤ 0,3 % za podmínek 80 °C / 24 h

Vhodné typy budov

Výškové obytné venkovní stěny(Budovy nad 50 m vyžadují speciální konstrukci odolnosti proti tlaku větru)

Dekorace a izolace venkovních stěn komerčního komplexu

Energeticky úsporná renovace vnější stěny kancelářské budovy průmyslového parku

Systémy venkovních stěn kulturních prostor(Dobrá přizpůsobivost pro stěny s velkým rozpětím)

Renovace zateplení exteriéru hotelového apartmánu

Zakázkový výrobní proces

Potvrzení návrhu— Zákazník poskytuje výkresy fasád budovy nebo omítky. Technický tým Jason rozloží schéma rozložení panelu na základě výkresů. Schéma rozložení označuje polohu, velikost, barvu a speciální požadavky na otevírání každého panelu. Výroba pokračuje po potvrzení zákazníkem.

Doba výroby:Standardní specifikace7 – 10 pracovních dnů; vyžadují speciální tvarované panely (nestandardní velikosti, zakřivené panely).15 – 20 pracovních dnů.

Podpora vzorků a testování

Zákazníci mohou zdarma získat následující materiály:

- Vzorky zobrazení desky(300 mm × 300 mm, včetně zobrazení kompletní struktury průřezu)

- Katalog produktů(včetně fotografií dokončených projektových případů)

- Seznam výkonnosti projektu(označeno názvem projektu, množstvím využití, rokem dokončení)

Zákazníci, kteří mají zájem o prohlídku na místě, si mohou domluvit návštěvu dokončených nebo probíhajících míst projektu (nutná rezervace předem, náklady na dopravu hradí zákazník).

Případ aplikace

Výškový rezidenční projekt ve Wu-chanu (33 pater) vyžadoval integrovanou izolaci vnějších stěn a konstrukci dekorace s omezeným rozpočtem.

Původní návrh specifikoval tenký omítkový izolační systém, ale vývojář měl obavy z pozdějšího praskání a problémů s údržbou, nakonec přešel na vnější kompozitní integrovanou desku. Použití materiálu jádra XPS o tloušťce 50 mm + povrchová úprava desky z anorganické pryskyřice 2 mm, instalace na sucho.

Stavba trvala90 dní— O 10 dní více než původní plán tenkých omítek, ale výrazně snížila pozdější rizika údržby.

Porovnání různých dekorativních panelů

FAQ

Q1: Jaký je rozdíl mezi vnější kompozitní integrovanou deskou a tepelně izolační dekorativní deskou?

A1: Vnější kompozitní integrovaná deska přidává k základní izolaci a dekorativní struktuře vyztužení a vodotěsné vrstvy. Má lepší odolnost proti nárazu, rozměrovou stabilitu a vodotěsnost, takže je vhodný pro výškové a rozsáhlé projekty.

Q2: Jak dlouhá je životnost vnější kompozitní integrované desky?

A2: Životnost návrhu je20 – 25 letpři správné instalaci a normálních podmínkách používání.

Q3: Lze vnější kompozitní integrovanou desku použít ve výškových budovách nad 100 m?

A3: Ano. Budovy nad 50 m vyžadují speciální konstrukci odolnosti proti tlaku větru. Náš technický tým může provést výpočty zatížení větrem a poskytnout vhodná řešení upevnění.
