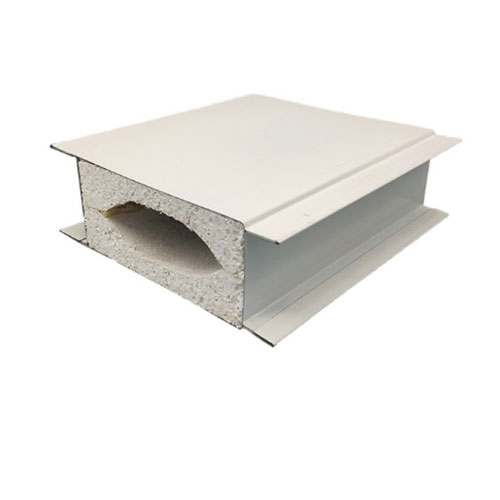

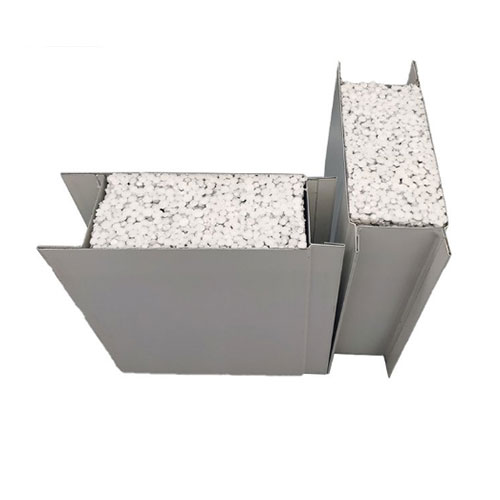

Ručně vyráběná a mechanizovaná čisticí deska

Tato ručně vyráběná a mechanizovaná čisticí deska inovativně kombinuje standardizované strojně automatizované plnění a tvarování jádra s přesným ručním těsněním hran. Nabízí strukturální jednotnost a rozměrovou stabilitu charakteristickou pro strojově vyráběné panely a zároveň se vyznačuje pečlivě ručně opracovanými hranami, které jsou těsné, bezešvé a bez dutin.

Jason Building Materials nabízí na zakázku vyrobené panely v nestandardních rozměrech a specializovaných tvarech, aby splňovaly specifické požadavky projektu, sloužící vysoce kvalitním prostředím čistých prostor, jako jsou zařízení na výrobu vakcín, sterilní farmaceutické dílny, operační sály v nemocnicích nejvyšší úrovně (stupeň A) a biologické laboratoře.

Co je ruční a mechanizovaná čisticí deska?

Ručně vyráběná a mechanizovaná čisticí deska nejsou dva různé panely, ale hybridní čisticí panel, který kombinuje technologii ručního těsnění hran a technologii mechanického lisování.

Jeho struktura je následující: materiál jádra je plněn a lisován na mechanizované výrobní lince, přičemž čtyři okraje jsou přesně ručně utěsněny.

Výhodou tohoto přístupu je — získává jak rovnoměrnou výplň jádra, tak vysokou efektivitu výroby mechanizovaných desek a zároveň řeší slabé stránky mechanizovaných desek, jako je nedostatečné utěsnění hran a náchylnost k úniku vzduchu a prachu.

Porovnání výběru ručně vyráběné desky vs

Hlavní rozdíly mezi ručně vyráběnými deskami a mechanizovanými deskami se odrážejí v následujících rozměrech:

Výrobní efektivita:Mechanizované desky využívají kontinuální výrobu, s denní kapacitou až2000 m²nebo více; ručně vyráběné desky používají přerušované lisování s přibližně denní kapacitou500 – 800 m².

Struktura těsnění:Ručně vyráběné desky využívají středové hliníkové rámové spoje s těsným čtyřhranným těsněním, vynikající vzduchotěsnost oproti mechanizovaným deskám; mechanizované desky používají zámkové spoje pero-drážka, s těsněním dostatečným pro běžné požadavky na čistotu.

Možnost přizpůsobení:Ručně vyráběné desky podporují nestandardní velikosti a panely speciálního tvaru, s minimální šířkou až200 mm; mechanizované desky jsou omezeny formami s nižší pružností.

Náklady:Mechanizované desky mají díky sériové výrobě přibližně jednotkové cenyo 15–25 % nižšínež ručně vyráběné desky.

Návrh na výběr:Vyberte si ručně vyráběné desky pro projekty vyžadující třídu čistoty 100 a vyšší, speciální velikosti nebo požadavky na potrubí skrz stěnu. Vyberte si mechanizované desky pro konvenční dílny třídy 10 000 a 100 000 a velkoplošné projekty vyžadující extrémně rychlé dodání.

Hlavní výhody

1. Úplné čtyřhranné těsnění:Manuální těsnění zajišťuje, že všechny čtyři okraje panelu jsou zcela pokryty těsnícím materiálem, bez odkrytých okrajů jádra. To je zásadní pro přijetí vysokého stupně čistoty (třída 100, třída 1000) – protože odhalené hrany jádra jsou hlavním kanálem pro pronikání prachu a mikrobů.

2. Vysoká rozměrová přesnost:Mechanizovaná část zajišťuje chybu délky a šířky panelu ≤1,5 mm. Manuální utěsnění hran umožňuje sekundární ořezání hran a konečnou kontrolu mezery mezi panely během instalace uvnitř2 mm.

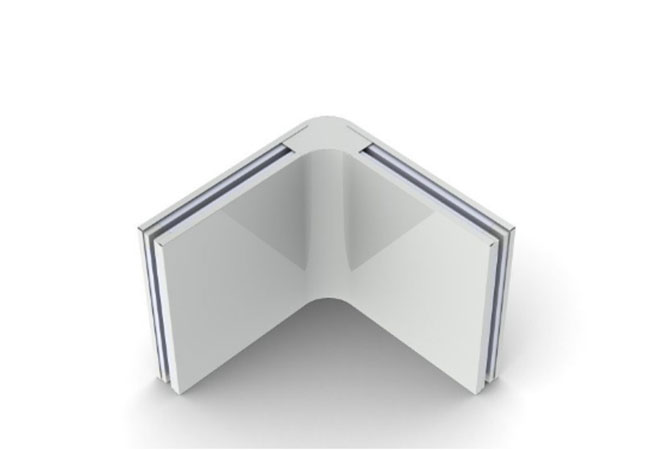

3. Flexibilní spojování:Ruční těsnění hran umožňuje výrobu panelů s nestandardními tvary pero-drážka, které se přizpůsobí rohovému spojování speciálních rohů stěn a rohů sloupů.

Kdy zvolit ručně vyráběnou a mechanizovanou čisticí desku?

Běžné dílny třídy 10 000 mohou používat mechanizované desky ke splnění požadavků s nižšími náklady. Pokud však existují následující podmínky, doporučujeme ruční a mechanizované desky:

(1) Požadavek na stupeň čistoty třídy 100 nebo třídy 1000 – přísné limity pro rychlost úniku vzduchu a vzduchotěsnost

(2) Projekt má velký počet průchozích trubek – kolem trubek je vyžadována personalizovaná těsnící úprava

(3) Panely vyžadují přesnou integraci se stávajícími stavebními stěnami – vyžaduje se ořezávání hran a řezání na místě

(4) Výška stěny přesahuje4,5 metru— velké panely mají vyšší požadavky na utěsnění konců

Vlastní servis

Ručně vyráběné a mechanizované desky podporují vysoce přizpůsobené služby:

- Délka panelu:Maximum6,5 m(nad tuto velikost vyžaduje spojování)

- Speciální velikosti:Přizpůsobeno podle výkresů CAD

- Otvory pro průchozí potrubí:K dispozici jsou předem vyříznuté otvory. Okraje otvorů jsou ručně utěsněny a zesíleny. Po instalaci potrubí dokončí vzduchotěsnou úpravu prostupu potrubí těsnicí pryžové kroužky.

- Barva:Přizpůsobeno podle vzorníku barev RAL

Vzorky a testování

Pro srovnání lze poskytnout vzorky příčných řezů ručně vyráběných desek a mechanizovaných desek (200 mmdlouhé, včetně kompletní průřezové konstrukce). Zákazníci mohou prostřednictvím srovnání přímo pozorovat rozdíly v plnosti výplně jádra a ošetření okrajů mezi těmito dvěma panely.

Pro protokoly o zkouškách lze poskytnout: kopie protokolu o zkoušce únosnosti v ohybu panelu, testu vzduchotěsnosti, hustoty materiálu jádra a protokolů o zkoušce požáru. Protokoly o zkouškách jsou dodávány spolu s první šarží zboží.

Rozdíly mezi ručně vyráběnými a mechanizovanými čisticími deskami a čistě mechanizovanými deskami

FAQ

Q1: Jaký je rozdíl mezi ručně vyráběnou a mechanizovanou čisticí deskou a běžnou mechanizovanou deskou?

A1: Hlavním rozdílem je čtyřhranné těsnění. Běžné mechanizované desky využívají jednoduché ohýbání okrajů bez dodatečné úpravy těsnění. Ručně vyráběné a mechanizované desky používají ruční těsnění hran, které zcela zakrývá hrany jádra, aby se zabránilo pronikání prachu a mikrobů. Vzduchotěsnost je výrazně lepší, splňují normy Class 100 a Class 1000.

Q2: Je cena ručně vyráběné a mechanizované desky mnohem vyšší než mechanizovaná deska?

A2: Ručně vyráběné a mechanizované desky jsou přibližně15 % – 25 %vyšší než čistě mechanizované desky. Zvýšení ceny je způsobeno dodatečnými ručními procesy těsnění hran a kvalitnějšími materiály. U projektů vyžadujících třídu čistoty 100 a vyšší je toto zvýšení nákladů přiměřené.

Q3: Jaký stupeň čistoty může dosáhnout ručně vyráběná a mechanizovaná deska?

A3: Ručně vyráběné a mechanizované desky mohou splňovat standardy přijetíTřída 100aTřída 1000čisté prostory, vhodné pro špičkový lékařský, biologický výzkum a přesný elektronický průmysl.
