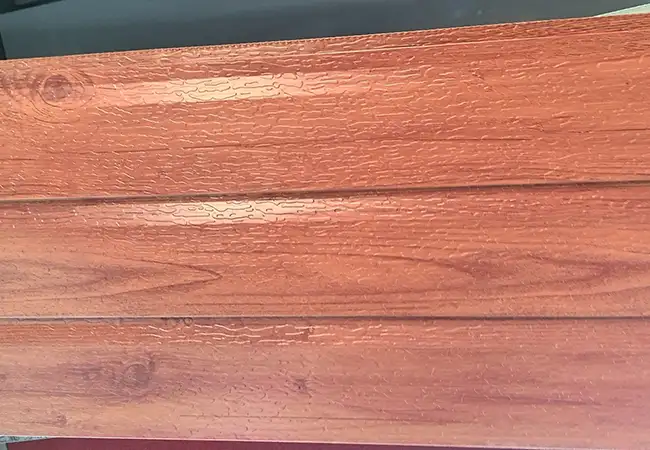

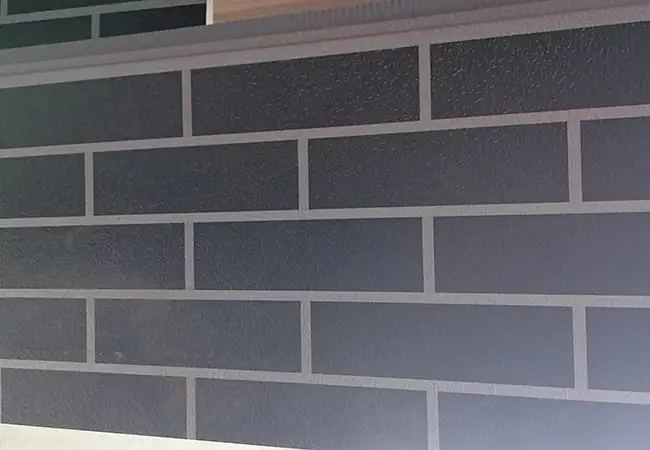

Za sucha zavěšená izolační integrovaná deska

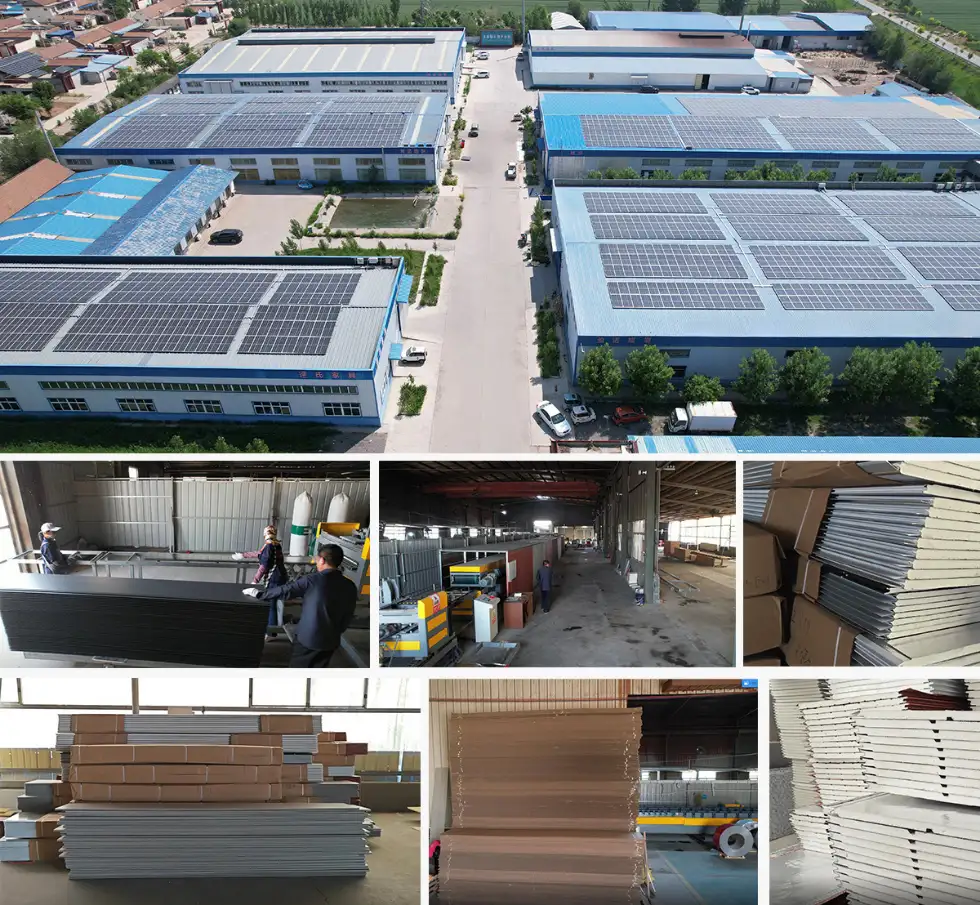

Jason Building Materials nabízí vysoce kvalitní za sucha zavěšené izolační integrované desky. K dispozici prostřednictvím přímého továrního prodeje a velkoobchodu poskytujeme přizpůsobená řešení šitá na míru konkrétním stavebním projektům.

Výhody produktu

1. Integrovaná izolace a dekorace vnější stěny

Tradiční projekty vnějších stěn často vyžadují oddělenou manipulaci s izolačními, ochrannými a dekorativními vrstvami; naproti tomu za sucha zavěšená izolační deska spojuje tyto různé funkce do jediného, ​​jednotného produktu.

2. Vhodné pro rychlou konstrukci vnější stěny

Panely jsou zpracovány a laminovány v továrně, přičemž instalace se primárně provádí metodou suchého zavěšení na místě.

Tento systém je zvláště vhodný pro novou výstavbu, prefabrikované budovy, energeticky úsporné dovybavení stávajících konstrukcí a projekty s napjatými harmonogramy výstavby.

3. Jednodušší standardizace fasádní estetiky

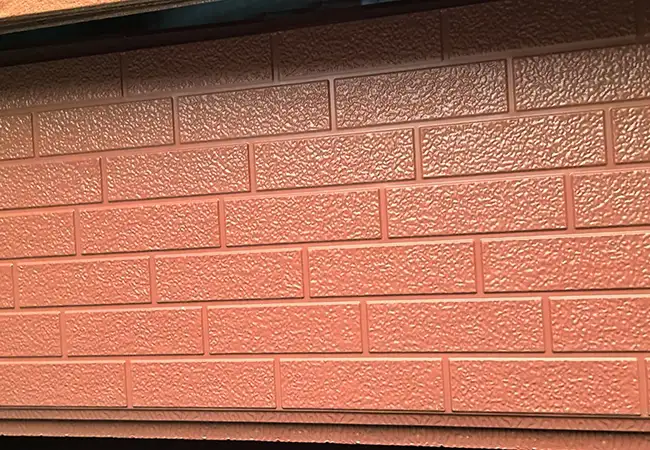

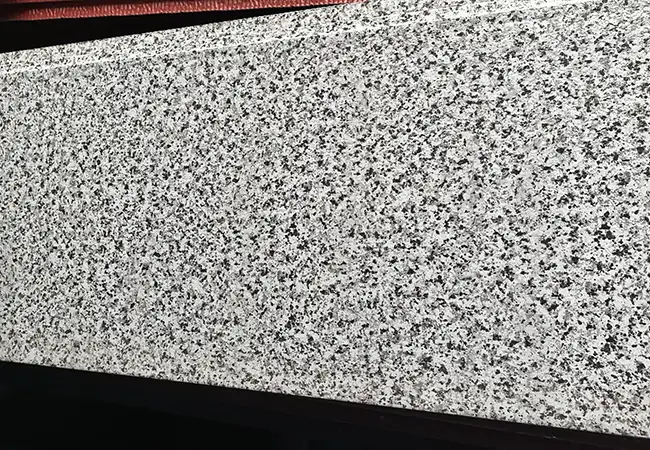

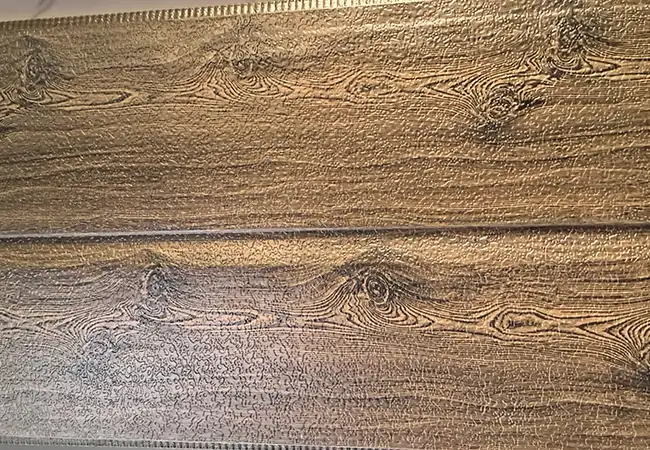

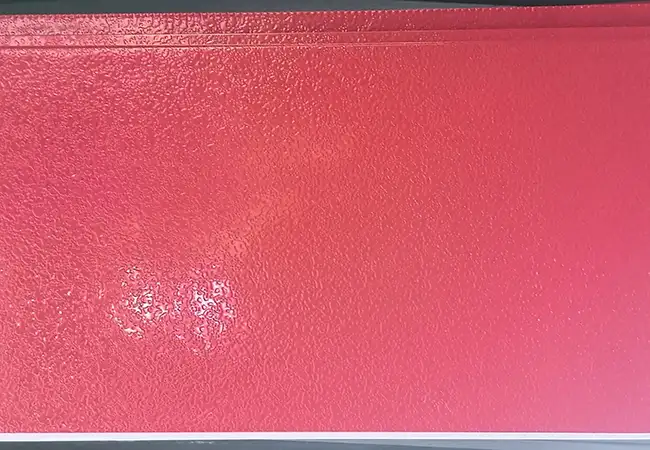

Vzhledem k tomu, že dekorativní povrchová vrstva je dokončena v továrně, lze barvu, texturu, rozměry a povrchové efekty důsledně kontrolovat během hromadné výroby.

Komponent suchého zavěšení kýlu

Suchý závěsný systém se skládá z následujících komponent:

Hlavní kýl: Pozinkovaná ocelová čtvercová trubka (běžně 40×40×2 mm nebo 50×50×2,5 mm), připevněná ke stěně pomocí úhelníků. Vertikálnost se nastavuje během instalace kýlu.

Montáž závěsu: Včetně startovacích dílů, závěsů a nastavovacích dílů. Materiál závěsu je hliníková slitina nebo nerezová ocel, s ne méně než4 věšákyza desku.

Kotevní šrouby: Rozpěrné šrouby z nerezové oceli. Průměr vyvrtaného otvoru odpovídá specifikacím šroubu, hloubka zapuštění ≥40 mm.

Větrací dutina: Vzdálenost vzduchové vrstvy obecně tvořená tloušťkou kýlu20-40 mm, účinně odvádí nahromaděnou vlhkost ze stěny a prodlužuje životnost stěny.

Později Údržba: Systém suchého zavěšení podporuje demontáž jedné desky. Pravidelná kontrola se doporučuje každý2 roky, se zaměřením na korozi závěsů a stárnutí tmelu. Jakmile se objeví problémy, okamžitě vyměňte.

Definice suché izolační integrované desky

Za sucha zavěšená izolační integrovaná deska je tepelně izolační dekorativní panel instalovaný pomocí technologie suchého zavěšení kovového kýlu. Rozdíl oproti metodě lepení-kotvení je: deska se nelepí přímo na stěnu, ale připevňuje se ke kovovému kýlu pomocí věšáků, přičemž mezi deskou a stěnou je ponechána dutina. Výhodou této konstrukční metody je, že vlhkost uvnitř stěny může být odváděna dutinou, aniž by se hromadila v izolační vrstvě a způsobovala degradaci výkonu. Zároveň je dráha zatížení suchého závěsného systému jasná a jednoznačná — zatížení každé desky se přenáší přes závěsy na rám kýlu a poté z kýlu na hlavní konstrukci.

Technické specifikace systému pro suché zavěšení

Specifikace kýlu:Pozinkovaná ocelová čtvercová trubka 40×40×2mm nebo 50×50×2,5mm

Rozteč kýlů:Vertikální @600mm, horizontální rozteč podle výšky desky

Materiál závěsu:Hliníková slitina (6063-T5) nebo nerezová ocel (304)

Nosnost jednoho závěsu: ≥ 1,0 kN(bezpečnostní faktor ≥ 3)

Šířka ventilační dutiny:20 – 30 mm (určeno tloušťkou kýlu)

Seismické hodnocení:S různými specifikacemi kýlu se může setkat6-8 stupňůseismické opevnění

Použitelné projekty

Super výškové budovy(Výška ≥ 100 m): Vysoký tlak větru s přísnými bezpečnostními požadavky; mechanický kotevní systém je spolehlivější

Pobřežní budovy: V prostředí s vysokým obsahem slané mlhy ventilace dutin snižuje hromadění vlhkosti a zpomaluje korozi

Renovace staré budovy vyžadující zachování původní zdi: Závěsné desky nepoškozují původní vnější stěny a neovlivňují běžné používání

Složité stavební formy: Vyžaduje vícesměrné nastavení kýlu pro vyrovnání nerovností stěny

Komerční budovy vyšší třídy: Projekty s vysokými požadavky na přesnost instalace a fasádní efekt

Pokyny pro přizpůsobení

Přizpůsobení suchého závěsného systému zahrnuje především:

Rozložení kýlu:Rozteč kýlů a specifikace jsou určeny na základě výpočtů zatížení fasády větrem. Parametry kýlu se mohou lišit pro různé podlahy a výšky.

Typ závěsu:K dispozici jsou tři varianty závěsů —Nastavitelná ramínkavhodné pro stávající budovy s celkovou rovinatostí,Pevné věšákyvhodné pro novostavby s plochými stěnami,Izolační integrované věšákyvhodné pro prefabrikované izolační desky.

Tloušťka izolační vrstvy:Šířku dutiny lze nastavit mezi20-40 mmpodle požadavků na návrh izolace.

Všechny kovové konektory jsou před dodáním ošetřeny žárovým zinkováním nebo ochranou proti korozi Dacromet.

Poprodejní servisní podpora

Jason Building Materials nabízí následující poprodejní podporu:

- Jedna bezplatná následná návštěva v rámci6 měsícůpo dokončení přejímky zkontrolovat spojky kýlu a stav tmelu

- Záruční krytí zahrnuje: fyzikální vlastnosti desky (12 měsíců), odolnost proti korozi kovového závěsu a kýlu (24 měsíců), zachování elasticity tmelu (12 měsíců)

- Pro potřeby údržby nad rámec záruky můžeme stále poskytovat dodávky příslušenství a technické pokyny, pouze účtování nákladů na materiál

- Pro super výškové projekty přesahující100 m, lze záruční dobu prodloužit na24 měsícůprostřednictvím vyjednávání

Definice

Proč nejsou ve výškových budovách povoleny čistě lepicí systémy vnější izolace stěn? Protože tlak větru nad 10. patrem je3-5krátže na úrovni země a po stárnutí lepidla může hrozit riziko pádu. Existuje řešení, které využívá zcela mechanické upevnění? Systém suchého zavěšení kýlu je plně mechanické řešení ukotvení, které se nespoléhá na lepidla – každá deska je připevněna ke kovovému kýlu pomocí4 – 6 nerezových věšáků, každý závěs samostatně nese zatížení s individuální nosností ≥1,0 kN.

Porovnání tří způsobů instalace

FAQ

Q1: Jaký je rozdíl mezi za sucha zavěšenou izolační integrovanou deskou a lepenou izolační deskou?

A1: Hlavním rozdílem je způsob instalace. Za sucha zavěšené desky jsou připevněny ke stěně pomocí kovového kýlového systému s mechanickými závěsy, přičemž mezi deskou a stěnou je ponechána ventilační dutina. Lepené desky se lepí přímo na povrch stěny. Metoda suchého zavěšení je spolehlivější pro výškové budovy a umožňuje výměnu jedné desky.

Q2: K čemu slouží ventilační dutina?

A2: Větrací dutina umožňuje odvod vlhkosti uvnitř stěny, čímž se zabrání hromadění v izolační vrstvě, které by způsobilo snížení výkonu. Pomáhá také udržovat zeď suchou a zabraňuje plísním a výkvětům.

Q3: Lze za sucha zavěšené izolační integrované desky použít na budovy nad 100 m?

A3: Ano. Suchý závěsný systém je vhodný pro stavby neomezené výšky. Se správným designem tlaku větru a specifikacemi kýlu jej lze použít na super výškové budovy. U projektů nad 100 m lze záruku prodloužit na 24 měsíců.
